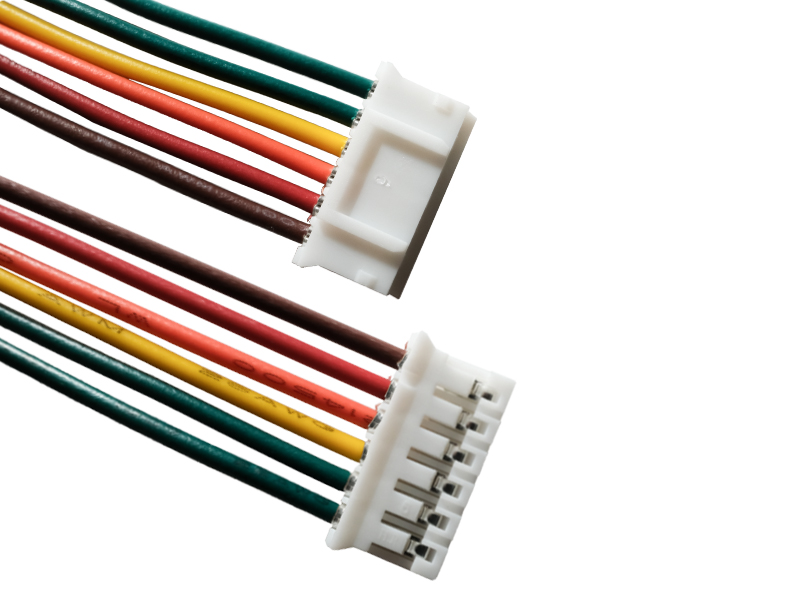

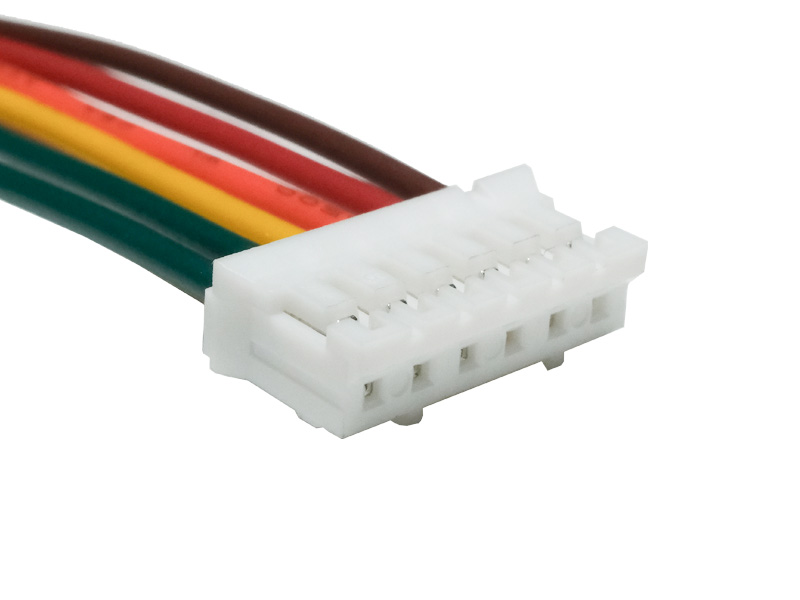

その A2002 (PH2.0) 2.00mmピッチワイヤ対基板コネクタケーブル 高性能でカスタマイズ可能な製品です。ROHSおよびUL規格に準拠した環境に優しい素材を使用し、安全性と信頼性を確保しています。24～30AWGの範囲で電線種をカスタマイズでき、プラスチックハウジングも交換可能です。
アイテム番号 :
A2002 (PH2.0)Pitch :
2.00mmCurrent Rating :

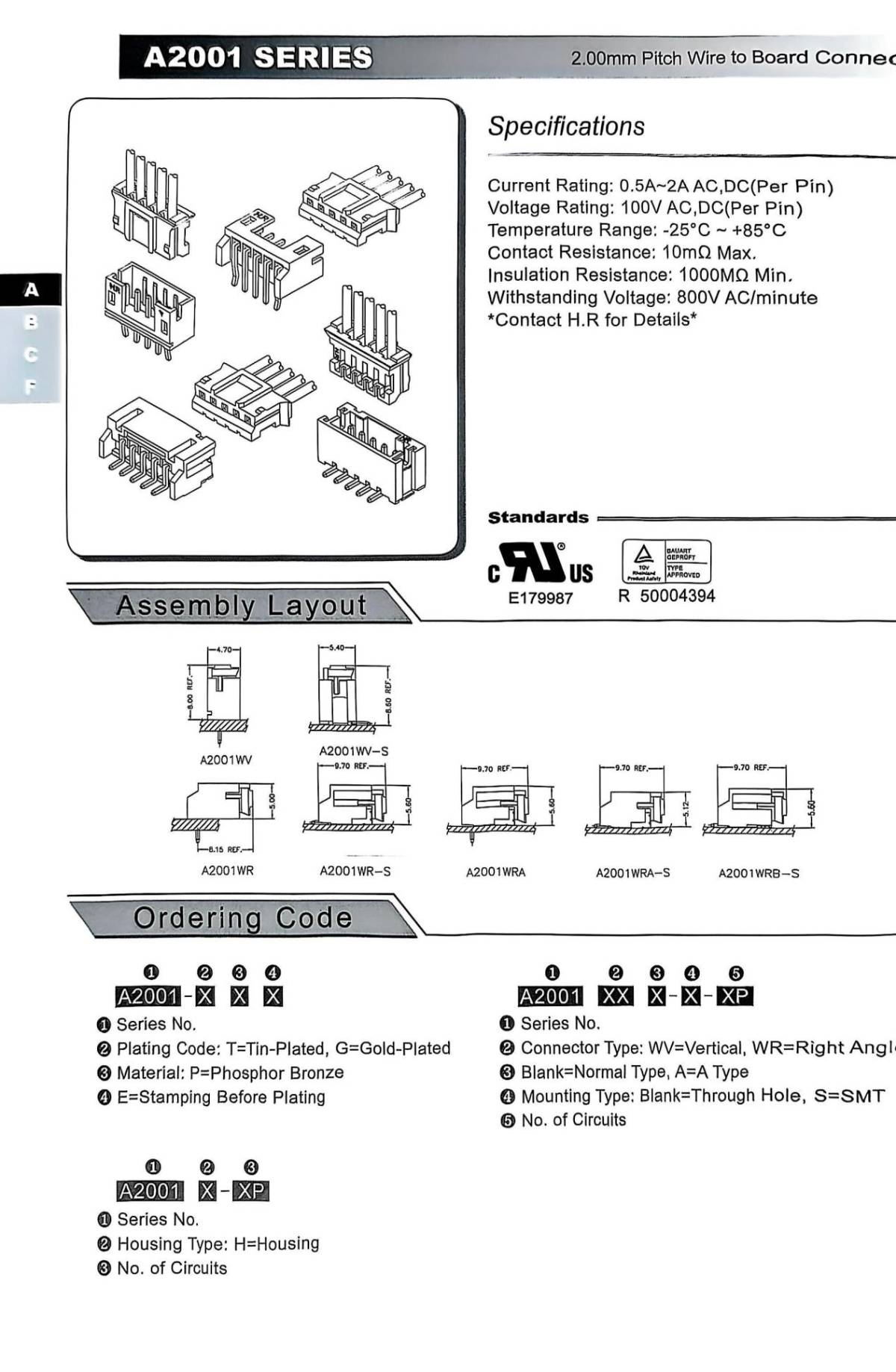

0.5A~2A AC,DC(Per Pin)Voltage Rating :
100V AC,DC(Per Pin)Temperature Range :
-25°C~+85°CContact Resistance :
10mΩ Max.Insulation Resistance :
1000MΩ Min.Withstanding Voltage :
800V AC/minuteWire Range :
AWG24-30A2002 (PH2.0) 2.00mmピッチ ワイヤー対ボードコネクタ モーターシステム用ケーブル
製品概要
ワイヤーゲージ: 24-30AWG 標準。お客様のご要望に応じて代替寸法も提供
コネクタ: デフォルトモデル A2002H。クライアントの回路図に応じて代替モデルが提供されます。
長さ: 顧客の仕様に合わせて設計され、モーターの統合を最適化
色:プロジェクト要件またはブランドアイデンティティに基づいたカスタマイズ
仕様 PHハウジング
ピッチ: 2.0
ポール数:2-16
適用電線：AWG#30～#24
定格電圧: 250V DC/AC (rms)
電流定格：2.0A
耐電圧: 800VAC(rms)
動作温度：-25℃～+85℃
絶縁抵抗：≥1000MΩ
接触抵抗: ≤0.02Ω
適応PC基板厚さ：0.8mm～1.6mm
認証: すべての原材料はROHSおよびULの安全/環境基準に準拠しています
素材と品質

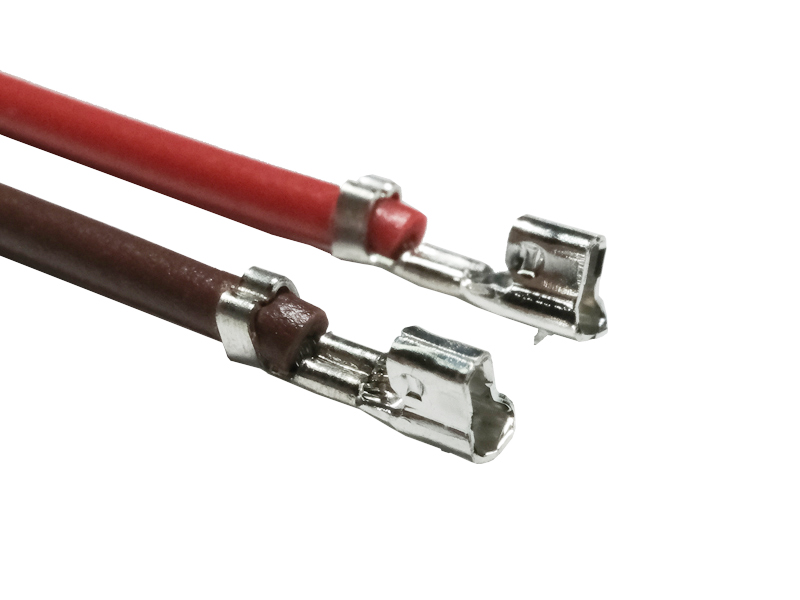

製造工程： 機械による自動ワイヤストリッピングと端子圧着、および手動コネクタ ハウジングの組み立てにより、信頼性の高いモーター接続を実現します。
パフォーマンス： 振動の多い動作条件下でも安定した動力伝達を保証します。
梱包と配送
標準梱包: ケーブルタイで固定し、気泡緩衝材で包んで梱包
カスタムパッケージ: オプションにはラベル、内袋、カートンが含まれます
配送オプション: 航空貨物、海上貨物、国際宅配便による柔軟な手配
リードタイム：お客様のスケジュールに合わせて対応いたします。事前にスケジュールをお知らせください。（実際の納期が適用されます）
代表的な用途
モーター システム向けに最適化されており、次の点で重要です。
産業オートメーション
- サーボモーター動力伝達
- ロボット関節アクチュエータ接続
- コンベアベルトモーター制御
家電製品
- 洗濯機の駆動モーター配線
- ACコンプレッサー制御回路
- ロボット掃除機用ホイールモーター
自動車用電子機器
- パワーウィンドウリフトモーター
- 冷却ファンモーターインターフェース
- 電動シート調整システム
スマートデバイス
- ドローン推進モーターのケーブル配線
- スマートロックアクチュエータモジュール
- 電動工具モーターインターフェース
仕様

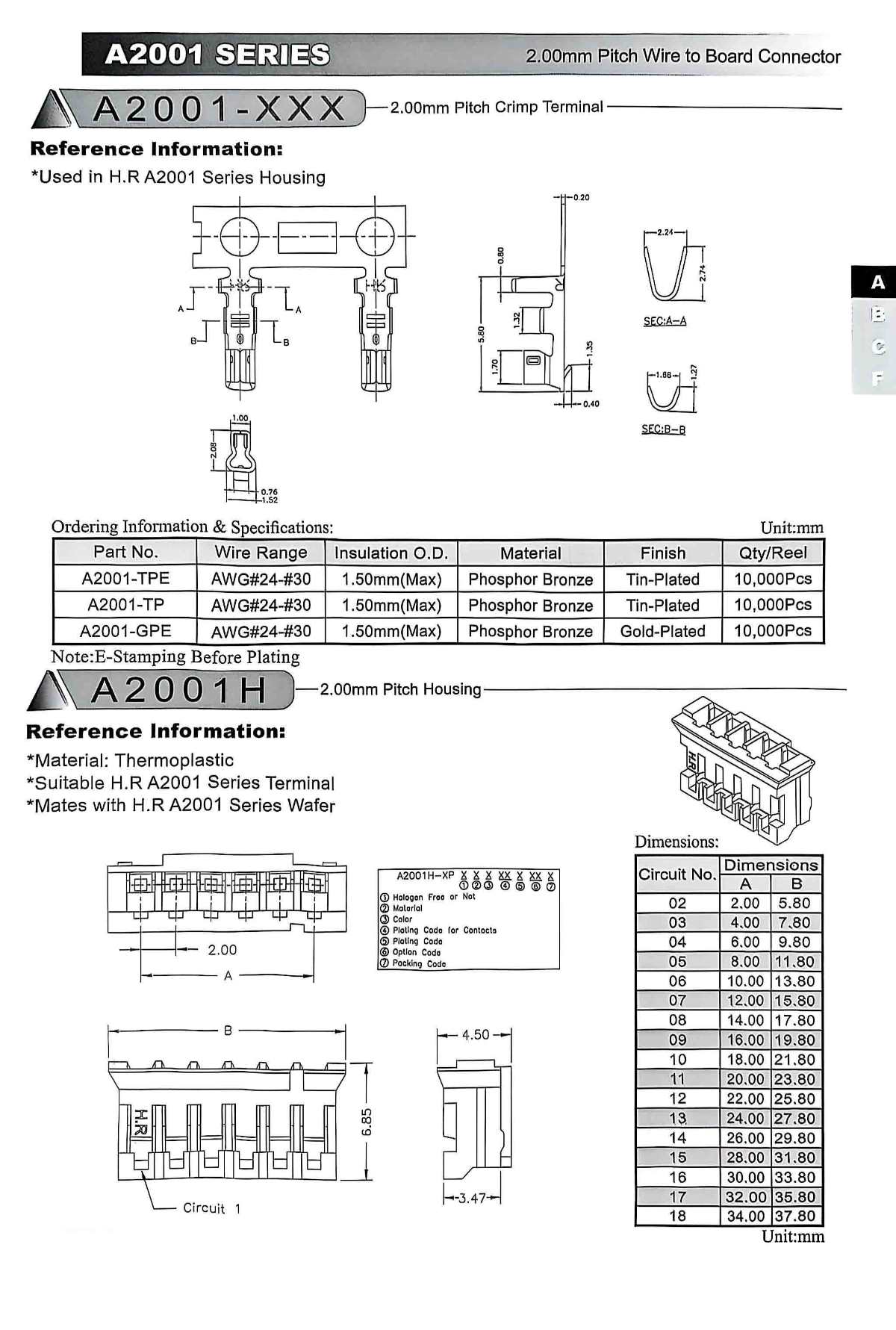

| 注文情報と 仕様: | |||||
| 部品番号 | ワイヤー範囲 | 断熱外径 | マテルラル | 仕上げる | 数量/リール |
| A2001-TPE | AWVG#24-#30 | 1.50mm(最大) | リン青銅 | 錫メッキ | 10,000個 |
| A2001-TP | AWVG#24-#30 | 1.50mm(最大) | リン青銅 | 錫メッキ | 10,000個 |
| A2001-GPE | AWVG#24-#30 | 1.50mm(最大) | リン青銅 | 金メッキ | 10,000個 |

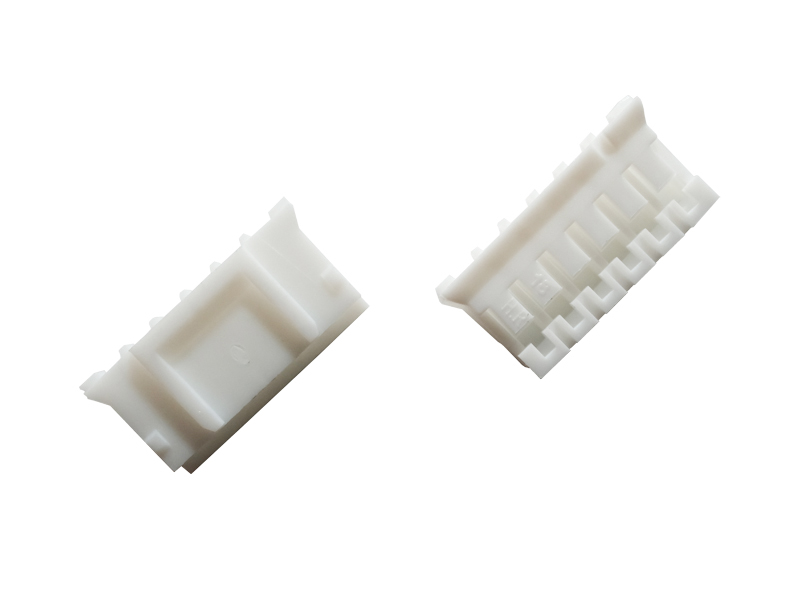

A2002（PH2.0）2.00mmピッチハウジングの参考情報：
*材質：熱可塑性
*適合HR A2001シリーズ端末
*HR A2001シリーズウェハーと嵌合
| 寸法: | ||
| 回路番号 | 寸法 | |
| A | B | |
| 02 | 2.00 | 5.80 |
| 03 | 4.00 | 7.80 |
| 04 | 6.00 | 9.80 |
| 05 | 8.00 | 11.80 |
| 06 | 10.00 | 13.80 |
| 07 | 12時 | 15.80 |
| 08 | 14時 | 17.80 |
| 09 | 16時 | 19.80 |
| 10 | 18時 | 21.80 |
| 11 | 20.00 | 23.80 |
| 12 | 22.00 | 25.80 |
| 13 | 24.00 | 27.80 |
| 14 | 26.00 | 29.80 |
| 15 | 28.00 | 31.80 |
| 16 | 30.00 | 33.80 |
| 17 | 32.00 | 35.80 |
| 18 | 34.00 | 37.80 |
なぜ私たちを選ぶのですか？
認定品質管理システム
継続的な改善の強力な実績よくある質問（FAQ）
Q1: ワイヤゲージ、コネクタタイプ、ケーブル長さをカスタマイズできますか?
A1: もちろんです。モーター用途向けにエンドツーエンドのカスタマイズをご提供いたします。導体サイズ、コネクタの種類、長さ、色など、あらゆるご要望にお応えします。
Q2: 製品/施設にはどのような認証が適用されますか?
A2: 施設: ISO 9001:2015 および IATF 16949 自動車品質管理。
製品: UL 認証済み、材料は ROHS/UL 規格に準拠しています。
Q3: 主にどの市場セクターをサポートしていますか?
A3: 当社は、民生用電子機器、エネルギー貯蔵、通信インフラ、UPS システム、自動車プラットフォーム、産業オートメーション向けのケーブル配線ソリューションを提供しています。
Q4: OEM/ODM プロジェクトの専門知識をお持ちですか?
A4: はい。25年以上の製造経験を持つ当社は、ご提供いただいた回路図から設計、試作、量産までをサポートするOEM/ODM事業を専門としています。
Q5: 通常の生産リードタイムはどれくらいですか?
A5: 期間は注文量やカスタマイズの複雑さによって異なります。プロジェクトのタイムラインに間に合うよう、注文確定時にリードタイムの確認が行われます。
Q6: ケーブルはどのように梱包され、発送されますか?
A6: 標準: ケーブルタイ + 保護用プチプチ
カスタム: カスタマイズされたパッケージ/ラベル
配送：宅配便/海上貨物/航空貨物
Q7: 最小注文数量 (MOQ) はいくらですか?
A7: 製品パラメータと注文規模に基づいて、柔軟な MOQ を交渉可能です。
