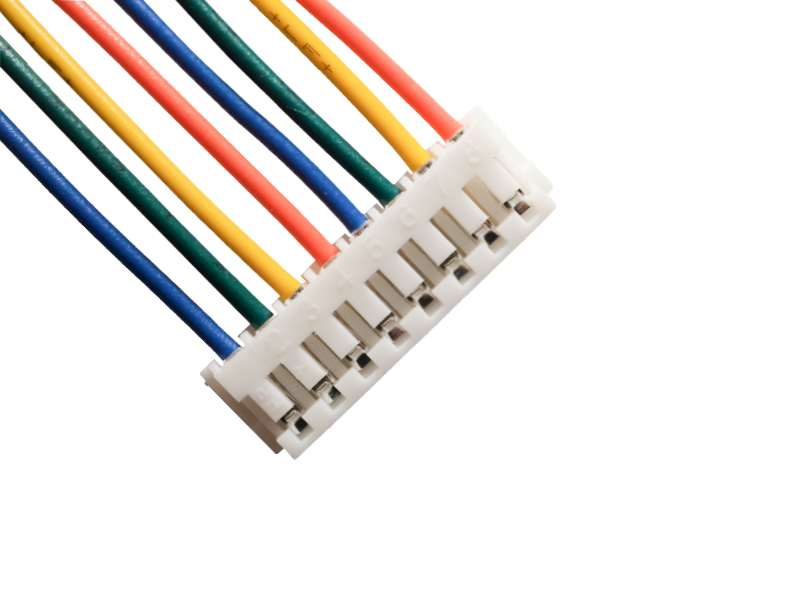

2.5mm Pitch Internal Power Extension Cable

A2502 (5264) 2.5mmピッチ 2～20ピンワイヤー対ボードコネクタ（ケーブル付き）

A2502（5264）内部接続ケーブルは、ROHSおよびUL規格に準拠した環境に優しい材料で作られています。22～30AWGの範囲内で電線種をカスタマイズでき、厳格な電気規格試験に合格しています。プラスチックハウジングは交換可能で、技術サポートも提供しています。最小注文数量は応相談です。ロボット掃除機をはじめ、冷蔵庫、洗濯機、電子レンジなど、様々な家電製品に適しています。電流と信号を安定して伝送し、機器のスムーズな動作と信頼性の高い性能を保証します。

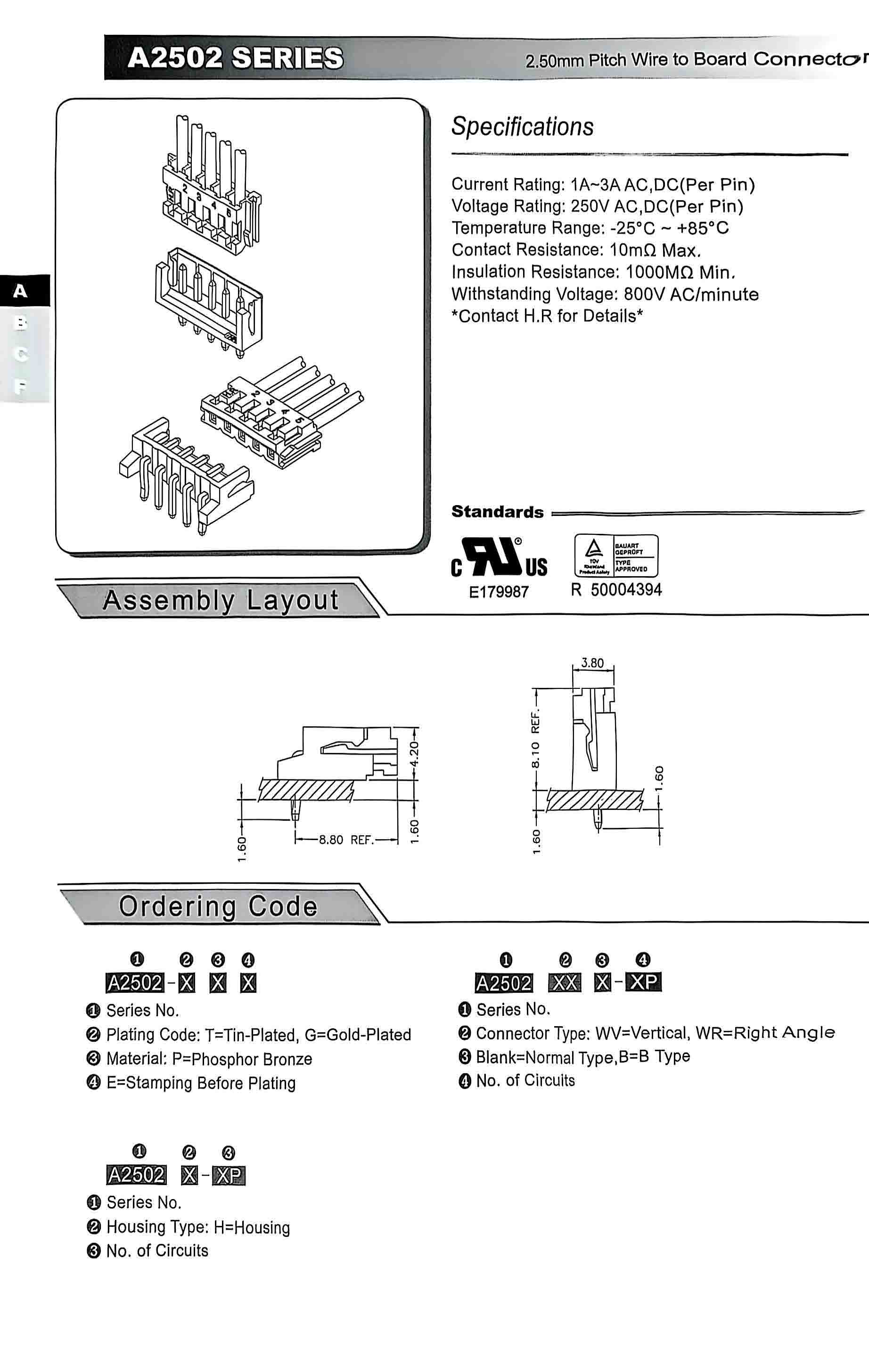

アイテム番号 :
A2502 (5264)
Current Rating :
1A~3A AC,DC(Per Pin)
Voltage Rating :
250V AC,DC(Per Pin)
Temperature Range :
-25°C~+85°C
Contact Resistance :
≤0.02Ω, 10mΩ Max.
Insulation Resistance :
≥000MΩ Min.
Poles :
2~15(20)
Applicable wire :
AWG28#~22#
Withstand voltage :
800V AC/minute, 1000V.AC/1min
Applicable PC Board Thickness :
1.6mm
Wire Gauge :
22-30AWG standard

今すぐお問い合わせください

製品カテゴリ

新製品

製品詳細

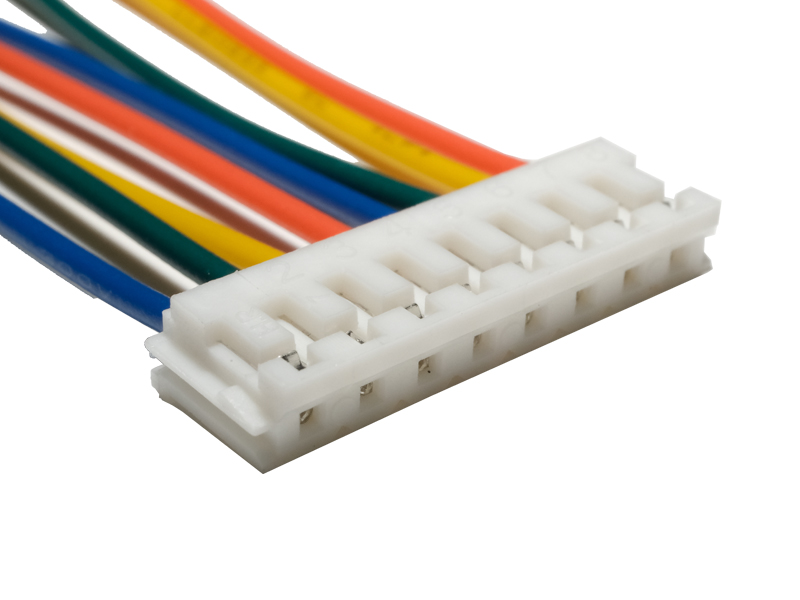

A2502 (5264) 2.5mmピッチ 2～20ピンワイヤー対ボードコネクタ（ケーブル付き）

これら 内部電源延長ケーブル ROHSおよびUL安全規格に適合した環境適合材料を使用しています。お客様のアプリケーションニーズに合わせてカスタム仕様も承ります。

製品概要

当社のコネクタは、22～30AWGの幅広い電線ゲージに対応できるよう設計されており、さまざまな電力および信号ニーズに柔軟に対応します。プロジェクトで標準以外のサイズが必要な場合は、お客様の仕様に合わせて寸法を調整することも可能です。

デフォルトのコネクタモデルは、業界で実績のある信頼性の高いA2502Hです。ただし、設計はそれぞれ異なるため、お客様の回路図やプロジェクトの要件に応じて代替モデルをご提供することも可能です。

ケーブルの長さは単なる数字ではなく、パフォーマンスと設置に直接影響します。そのため、各アセンブリは機器のレイアウトにシームレスにフィットするように精密に設計されており、すっきりとした配線と安定した信号品質を保証します。

標準的な黒や白だけでは不十分な場合があります。豊富な配線色をご用意しており、配線の識別を容易にしたり、ブランドのカラースキームに合わせたりすることができます。カスタムカラーコーディングは、プロフェッショナルな印象を与えるだけでなく、メンテナンスも容易になります。

素材と品質

認証: すべての原材料はROHSおよびULの安全/環境基準に準拠しています

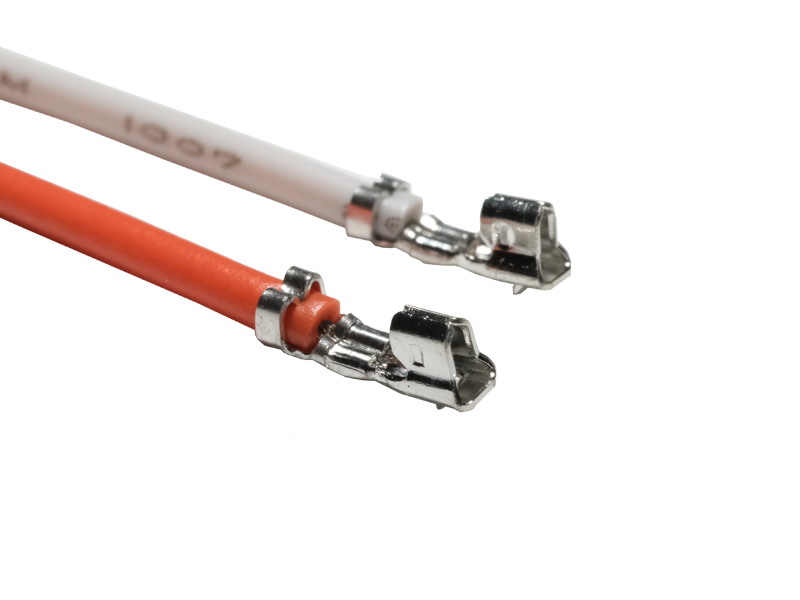

製造プロセス: 機械による自動ストリップおよび圧着、手動ハウジング組み立てにより EMI 耐性接続を確保します。
性能: 高干渉環境でも安定した導電性を維持します。

梱包と配送

標準梱包：ナイロンタイと静電気防止用プチプチで梱包
カスタムパッケージ: バーコードラベル、乾燥剤バッグ、ESD 安全カートンが利用可能
配送方法: 航空貨物、海上貨物、または国際宅配便
リードタイム：プロジェクトのタイムラインに同期------納期は事前にご確認ください。（実際の納期が適用されます）

代表的な用途
産業グレードの内部接続向けに設計されており、以下の用途に不可欠です。

産業用制御システム
- CNCマシン制御キャビネットの配線
- 自動化生産ラインのメインボードリンク
- 産業用ロボット制御ボックスの統合

エネルギーインフラ
- 太陽光発電インバータ内部配電
- 風力コンバータ制御モジュールインターフェース
- エネルギー貯蔵BMSユニット接続

通信機器
- 5G基地局RFユニット相互接続
- データセンターサーババックプレーンのケーブル配線
- ネットワークスイッチモジュールブリッジ

重要な医療システム
- CTスキャナガントリー内部配線
- 血液分析装置の回路接続
- 人工呼吸器メインボード信号伝送

仕様

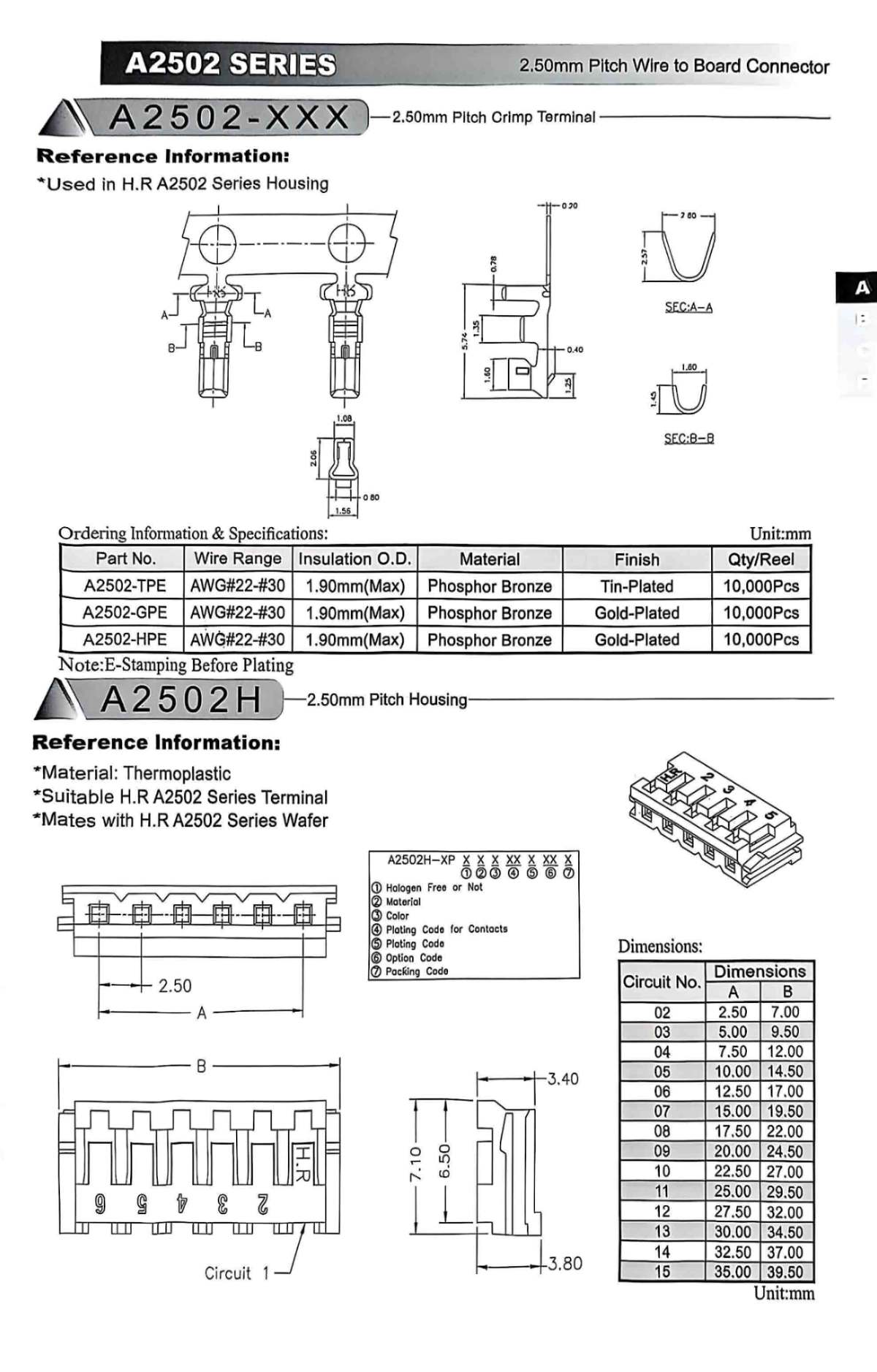

注文情報と仕様:
部品番号	ワイヤー範囲	断熱外径	マテルラル	仕上げる	数量/リール
A2502-TPE	AWG#22-#30	1.90mm(最大)	リン青銅	錫メッキ	10,000個
A2502-GPE	AWG#22-#30	1.90mm(最大)	リン青銅	金メッキ	10,000個
A2502-HPE	AWG#22-#30	1.90mm(最大)	リン青銅	金メッキ	10,000個

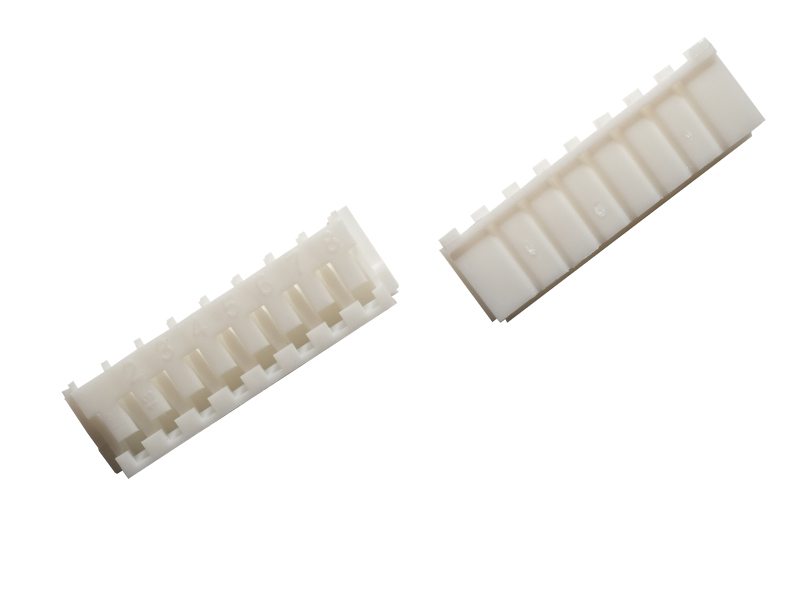

A2502(5264) 2.5mmピッチハウジング
参考情報:
*材質：熱可塑性
*適合HR A2502シリーズ端末
*HR A2502シリーズウェハと嵌合

寸法:
回路番号	寸法
回路番号	A	B
02	2.50	7.00
03	5.00	9.50
04	7.50	12時
05	10.00	14.50
06	12.50	17時
07	15.00	19.50
08	17.50	22.00
09	20.00	24.50
10	22.50	27.00
11	25.00	29.50
12	27.50	32.00
13	30.00	34.50
14	32.50	37.00
15	35.00	39.50

A2502 (5264) Internal Connecting Cable
