車両には配線ハーネスがいくつありますか?

現代の自動車は複雑な電気機械システムであり、効率的に機能するためには複雑な配線構造に大きく依存しています。自動車の電気アーキテクチャにおいて最も重要なコンポーネントの一つは、 配線ハーネスすべての電子モジュールとデバイスに電力と信号を分配する中枢神経系として機能します。

自動車用ワイヤーハーネスの構造を理解する

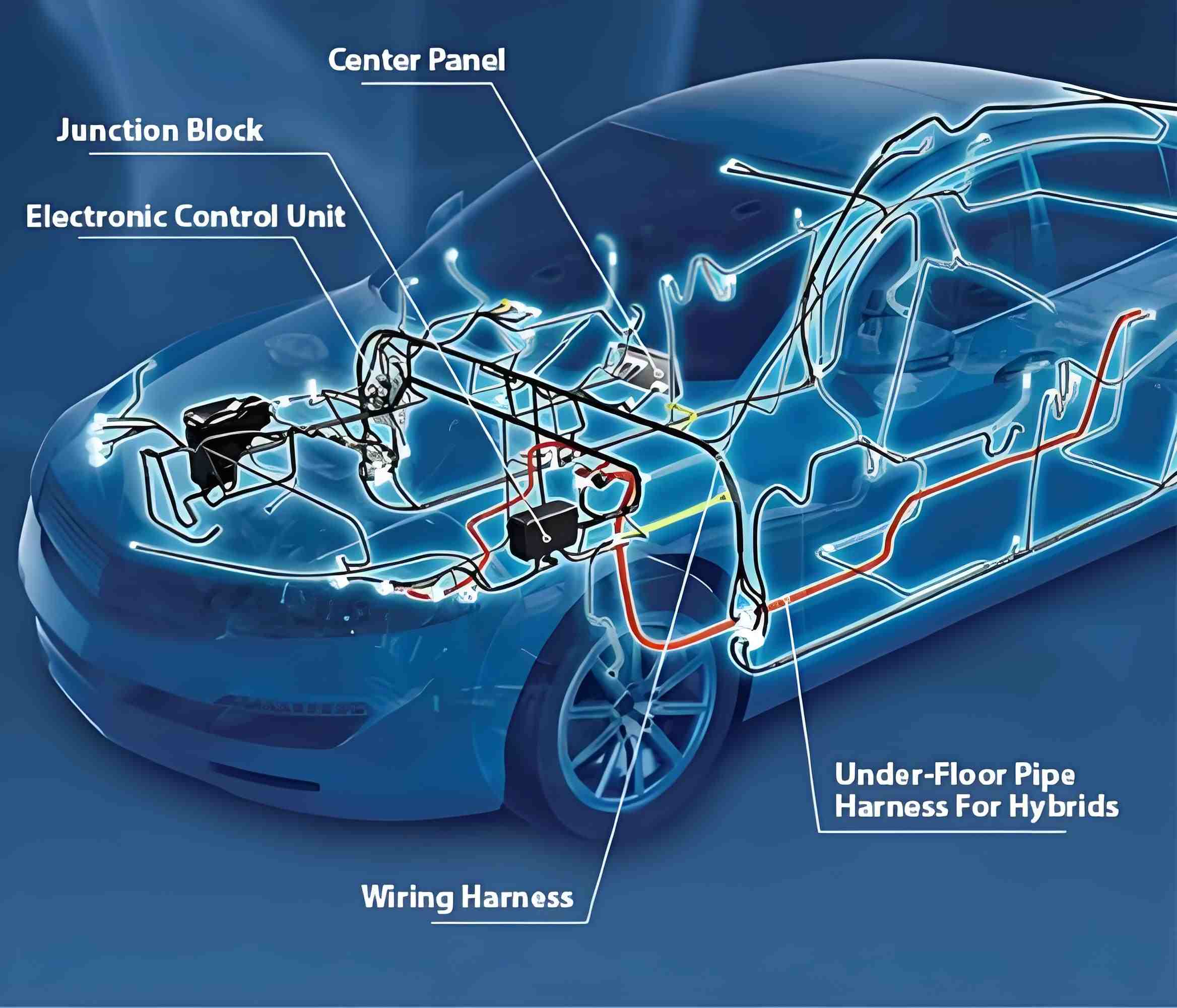

標準的な乗用車には、技術統合レベル、モデルクラス、構成に応じて、通常15～30本の個別のワイヤーハーネスが搭載されています。これらのハーネスは、エンジン、シャーシ、ダッシュボード、インフォテインメント、照明、パワートレインなどの車両ゾーンと機能システムに基づいて戦略的にグループ化されています。先進運転支援システム（ADAS）を搭載した高級車では、その総数は50本を超えることもあります。

ワイヤーハーネスは、絶縁テープ、コルゲートチューブ、または保護シースで束ねられた数十から数百本の電線で構成されています。これらの電線はセンサー、制御ユニット、スイッチ、アクチュエーターなどに接続され、車両全体に電気信号が確実に伝達されるようにします。

自動車用ワイヤーハーネスの主な種類

最も重要な部品の一つは、点火コイル、燃料インジェクター、温度センサー、エンジン制御ユニット（ECU）などのコンポーネントを接続するエンジンワイヤーハーネスです。エンジンベイは高い熱応力と機械的ストレスにさらされるため、このハーネスには耐熱性と振動減衰性に優れた材料が求められます。

もう一つの重要なカテゴリーはダッシュボード配線ハーネスです。これは、計器クラスター、インフォテインメントシステム、エアコンコントロール、ステアリングホイールスイッチなどを連結する役割を担っています。このハーネスは、設計上の制約や人間工学的な要件を満たすために、精密な配線と柔軟なレイアウトが求められることがよくあります。

現代の自動車には、アンチロックブレーキ（ABS）、トラクションコントロール、サスペンションコントロールなどのシステムを統合するシャーシワイヤーハーネスも採用されています。このハーネスは通常、車体の下部に沿って配線されており、湿気、異物、摩耗から保護する必要があります。

配線ハーネスの複雑さと車両設計

CANバスシステムと分散型電子制御ユニット（ECU）の統合により、車載エレクトロニクスの複雑さは著しく増大しています。各サブシステムは専用の通信経路を必要とすることが多く、ワイヤーハーネス設計においてはこれらを考慮する必要があります。そのため、エンジニアは高度なCADソフトウェアとシミュレーションツールを活用し、各車両モデルに合わせてカスタマイズされた自動車用ワイヤーハーネスアセンブリを開発しています。

高級車ではワイヤーハーネスシステムの総重量が60キログラムを超えることもあり、軽量素材と効率的な配線戦略は業界でますます重視されています。さらに、車両のモジュール化が進むにつれ、メーカーは組み立てを容易にし、将来のアップグレードにも対応できるモジュラーハーネスプラットフォームの採用を開始しています。

現代の自動車には、ベーシックモデルで15本、ハイテクモデルでは50本を超えるワイヤーハーネスが搭載されています。それぞれが、電気系統のシームレスな動作を確保するために、特別な役割を担っています。エンジンワイヤーハーネスからダッシュボードハーネス、そしてさらにその先へと続くこれらの部品は、精密に設計され、車両の安全性、機能性、そして快適性に貢献しています。自動車の技術革新が進むにつれ、ワイヤーハーネスは設計と材質の両面で進化を遂げ、次世代モビリティにおいてさらに重要な役割を果たすようになるでしょう。
