AWGから電流容量を理解する：ワイヤーハーネス選択の重要ガイド

で カスタムワイヤーハーネス プロジェクトにおいて、クライアントから最も頻繁に寄せられる質問は次のとおりです。「どの電線サイズを選べばいいですか？」

この「サイズ」は AWG (American Wire Gauge) を指します。これは導体の直径を反映した標準化されたシステムで、ワイヤの電流容量、安全マージン、および熱性能を直接決定します。

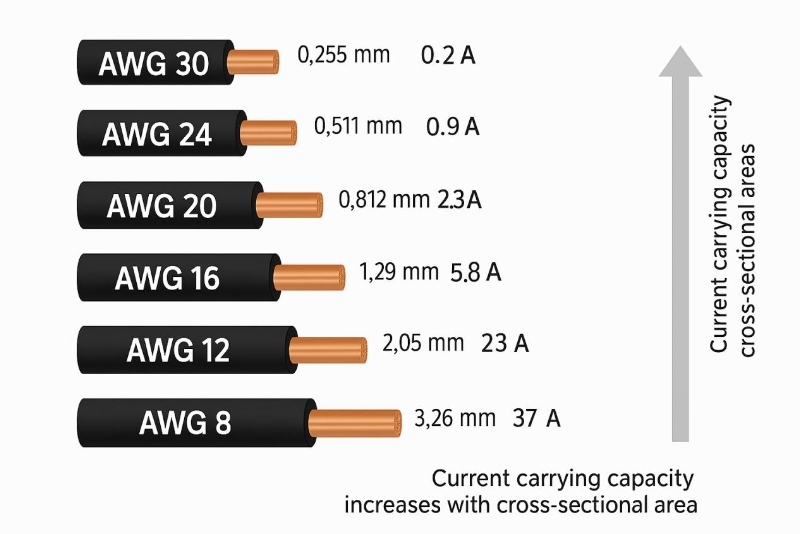

1. AWGと導体サイズの基本的な関係
AWGの数字が小さいほど、電線が太く、電流容量が大きいことを示します。例：

AWG 28 ≈ 0.08 mm² — 低電流信号ラインに最適

AWG 20 ≈ 0.52 mm² — 中出力に適しています

AWG 14 ≈ 2.07 mm² — 高出力システム向け

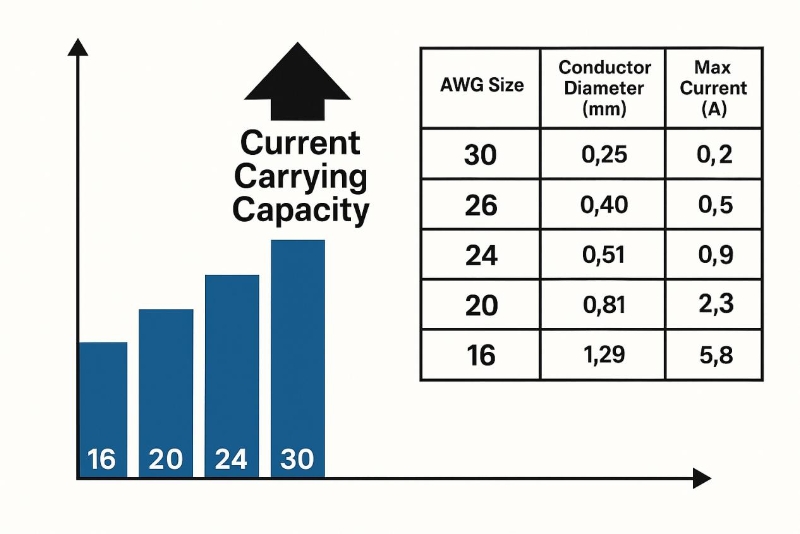

2.電流容量基準（PVC単芯）

重要な注意事項:

実際の電流容量は、ケーブルの長さ、周囲温度、絶縁材料、束密度、設置方法によって大きく異なります。

表の値は控えめな推定値です。具体的な用途については、必ずIEC/UL規格またはメーカーのデータシートをご確認ください。

3. アプリケーションに適した AWG を選択するには?

長距離配線: 電圧降下を最小限に抑えるには、より太い導体が必要です。

高温/高密度レイアウト: 追加の安全マージンを要求します。

民生用電子機器: 通常は AWG 28～24 を使用します。

産業/車両システム: AWG 20～16 を推奨します。

4. サービス提供元 深セン時代永星電子有限公司

当社では、AWG 30 から AWG 16 までのカスタム ワイヤー ハーネスを複数の絶縁オプションとともに提供しています。

PVC | シリコン | PE | TPU

UL認証ワイヤー

標準およびカスタム圧着

精密コネクタアセンブリ

画像の現在の値は丸められた近似値 (小数点第 1 位) ですが、元のテーブル データはより高い精度 (小数点第 1 位から第 2 位) を使用しています。実際の選択については、常に認証標準または製造元の仕様を参照してください。
